繼電器在PLC輸出電路中的接線方法與注意事項

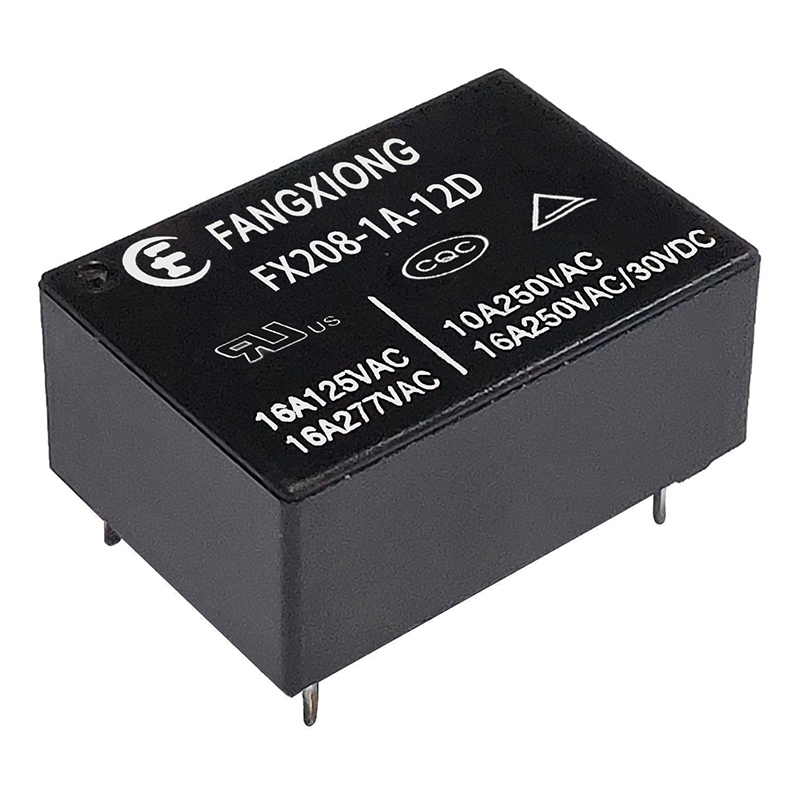

在工業自動化控制系統中，PLC通過輸出模塊驅動外部負載是最常見的應用場景。而由于PLC輸出模塊自身驅動能力的限制，當負載功率較大或負載類型特殊時，通常需要通過繼電器進行"中轉"控制。正確的接線方案不僅能保證系統穩定運行，還能有效保護昂貴的PLC設備。

一、理解PLC的兩種主要輸出類型

PLC輸出模塊主要分為晶體管型和繼電器型兩種，理解它們的特性是正確接線的基礎。晶體管輸出為直流型，開關頻率高、壽命長，但帶載能力較小且過載能力差；繼電器輸出則可交直流通用，負載能力相對較強，但機械壽命有限。在實際工程中，當需要控制交流負載、大功率直流負載或頻繁切換的負載時，通常采用晶體管輸出驅動中間繼電器，再由中間繼電器控制接觸器或大功率負載的方案。

二、正確的接線方法與步驟

典型的接線方式為：將PLC輸出端（如Y0）與直流電源正極連接至繼電器線圈兩端，其中電源極性需根據繼電器線圈要求確定。在繼電器線圈兩端反向并聯一個續流二極管（如1N4007）是保護PLC輸出的關鍵措施，它能有效抑制線圈斷電時產生的反向感應電動勢。對于交流線圈的繼電器，則需要使用RC吸收回路來實現同樣的保護功能。

負載端的接線應確保牢固可靠，將負載（如接觸器線圈、電磁閥等）的一端與動力電源連接，另一端與繼電器常開觸點連接，觸點另一端再返回電源，構成完整回路。需要注意的是，繼電器觸點的負載能力是有限的，不可直接用于控制超過其額定容量的大功率設備。

三、必須注意的關鍵事項

1、務必確保在繼電器線圈上安裝續流二極管，且二極管的極性必須正確（陰極接電源正極），否則會造成短路故障。這個簡單的元件能有效避免感應電壓沖擊損壞PLC的輸出晶體管。

2、嚴格區分PLC輸出公共端與繼電器觸點回路的電源。這兩個電源系統必須完全隔離，不可共用地線，否則會因電位差引起信號干擾或設備損壞。強電回路（觸點側）和弱電回路（線圈側）的接線應分開走線，保持適當距離。

3、需要考慮負載特性。對于白熾燈、電機等沖擊電流大的負載，應選擇觸點容量留有足夠余量的繼電器，或采用串聯電阻等方式降低沖擊。建議在實際電流值的基礎上選擇1.5-2倍的余量，以確保長期使用的可靠性。

繼電器在PLC輸出電路中扮演著承上啟下的關鍵角色。遵循"弱電控制強電"的原則，通過正確的接線方法和必要的保護措施，既能充分發揮PLC的控制功能，又能確保系統的穩定性和安全性。合理的接線方案與適當?shù)脑x型，是每個自動化系統穩定運行的基礎保障。
